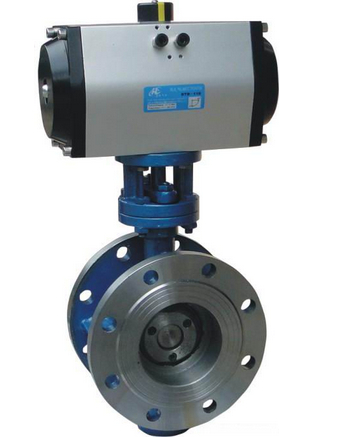

【D643H气动对夹法兰蝶阀】的详细资料：
产品型号：D643H
产品名称：气动对夹法兰蝶阀
产品特点：气动传动法兰式蝶阀,传动蝶阀,气动传动蝶阀
公称压力：PN1.0、1.6、2.5MPa
通径范围：DN50～1200mm
连接形式：对夹
传动机构：气动
工作温度：硬密封：-40～300℃ 软密封：-40～180℃
主要材质：
闸板材质：阀体 （1）WCB （2）304 （3）316 （4）316L
阀芯 （1）304 （2）316 （3）316L
阀座形式：不锈钢可动硬密封、PTFE软密封。
适用介质：广泛适用于冶金、化工、石油、热力、能源、轻工等领域
D643H气动对夹法兰蝶阀产品说明：
1 、体积小、重量轻、具有优良的切断性能。
2 、蝶板密封面设计成相对蝶板轴心为一斜截圆锥面，使得蝶板密封面与阀座密封面有一定的接触角，这个接触角均匀地围绕其圆周面相等于一个细长的楔形，并且蝶板圆周纵向处的密封线呈一准椭圆形曲线，两者同时起着密封的补偿作用。
3 、蝶板密封面在关闭状态下，受力均匀，承压能力高；蝶板在开启过程中，密封面各点同时完成脱离阀座密封面的动作，无挤卡现象，基本无摩擦，开启力矩极小。因此，成本低，密封性能好，寿命长。
4 、各种密封结构供选择，保证使用寿命及可靠性。蝶阀密封圈有整体式软密封（PTFE , C-TFE , G-TFE ）、硬化金属片式、整体式＋硬质合金，适用于各种工况。
5 、能实现双向密封功能，既可以调节，又具有切断功能。
6 、执行机构低摩擦力、工作效率高、推力大、安全性好。
7 、执行机构灵巧型、组合型（手动机构）的设计，可保证各方向的随意安装以及灵活控制。
8 、简捷醒目、可靠一体化的行程指示及限位开关和电磁阀的组合安装、无外接管路、减少泄漏点。
9、多种执行机构形式供选择、满足不同用户要求。
10 、装配维修方便，具有优越的性能价格比．
D643H气动对夹法兰蝶阀特点：
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。
硬密封气动蝶阀主要技术参数
| 公称通经DN（mm） |
50～2000 |
| 公称压力PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
| 密封试验（MPa） |
0.66 |
1.1 |
1.76 |
2.75 |
| 强度试验（MPa） |
0.9 |
1.5 |
2.4 |
3.75 |
| 适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
| 适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
硬密封气动蝶阀主要零部件材料
| 零件名称 |
材料 |
| 阀体 |
WCB、合金钢、不锈钢、QT450-10 |
| 蝶板 |
WCB、合金钢、不锈钢、QT450-10 |
| 阀轴 |
2Cr13不锈钢、合金钢 |
| 密封圈 |
不锈钢圈 |
| 填料 |
柔性石墨 |
气动执行器主要技术参数
| 气动执行器 |
型号 |
QW系列、AT系列、AW系列 |
| 气源压力 |
0.4 ～ 0.8 MPa |
| 最大回转角度 |
90°～92° |
| 回信器 |
AC220V AC110V DC24V |
| 控制信号 |
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa |
| 控制气源 |
洁净、干燥压缩空气 |
| 工作温度 |
-20℃ ～ +90℃ |
气动执行器主要部件材料
| 零件名称 |
缸体 |
端盖 |
活塞 |
轴 |
O型圈 |
指示轴 |
螺栓 |
| QW系列AT系列 |
铝合金型材（硬质阳极氧化） |
压铸铝合金（环氧树脂喷涂） |
压铸铝 |
钢（镀镍磷合金） |
NBR |
ABC |
SUS304 |
| AW系列 |
铸钢（硬质阳极氧化） |
|
压铸铝 |
钢（镀镍磷合金） |
NBR |
ABC |
SUS304 |
二、安来制造 气动法兰式蝶阀SD643H/F/X-6/10/16系列连接尺寸：
|
公称通径
|
外形尺寸（参考值）
|
法兰尺寸和螺栓孔尺寸（标准值）
|
|
H
|
H1
|
设计最大长度
|
设计最小长度
|
设计长度
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
80
|
400
|
164
|
138
|
151
|
245
|
72
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
2 1/2
|
93
|
400
|
190
|
154
|
172
|
245
|
72
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
|
80
|
3
|
100
|
410
|
195
|
163
|
177
|
245
|
72
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
4
|
110
|
430
|
227
|
184
|
206
|
355
|
92
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
|
125
|
5
|
125
|
465
|
254
|
201
|
215
|
355
|
92
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
|
150
|
6
|
143
|
615
|
240
|
195
|
225
|
355
|
92
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
|
200
|
8
|
170
|
685
|
265
|
215
|
245
|
250
|
170
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
|
250
|
10
|
198
|
740
|
295
|
235
|
265
|
250
|
170
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
|
300
|
12
|
223
|
800
|
308
|
254
|
282
|
450
|
220
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
|
350
|
14
|
253
|
860
|
325
|
271
|
300
|
450
|
220
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
|
400
|
16
|
283
|
945
|
345
|
283
|
314
|
450
|
280
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
|
450
|
18
|
308
|
1000
|
370
|
314
|
340
|
650
|
280
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
|
500
|
20
|
335
|
1060
|
377
|
316
|
346
|
650
|
280
|
645
|
600
|
568
|
20-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
|
600
|
24
|
390
|
1170
|
446
|
388
|
417
|
850
|
380
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
|
700
|
28
|
448
|
1325
|
445
|
395
|
425
|
850
|
380
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
|
800
|
32
|
508
|
1445
|
479
|
425
|
455
|
1250
|
380
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
|
900
|
36
|
558
|
1555
|
515
|
455
|
485
|
1250
|
380
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
|
1000
|
40
|
615
|
1675
|
525
|
465
|
495
|
1500
|
580
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
|
1200
|
48
|
735
|
1925
|
574
|
512
|
542
|
1500
|
580
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
