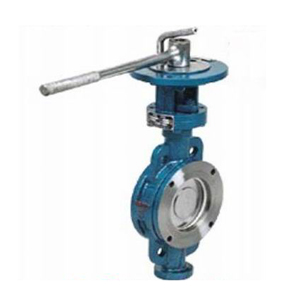

一、D73H对夹式硬密封蝶阀产品概述
我厂引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
二、对夹式硬密封蝶阀特点
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
D73H金属硬密封蝶阀的详细资料:
产品名称:金属弹性硬密封蝶阀
产品特点:本蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。采用标准设计标准:GB/T12238-1989 法兰连接尺寸:GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000 结构长度:GB/T12221-1989 压力试验:GB/T13927-1992 金属弹性硬密封蝶阀,金属密封蝶阀,弹性硬密封蝶阀。
二、D73H金属硬密封蝶阀主要技术参数:
公称通径
|
DN(mm)
|
50~150
|
公称压力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
试验压力
Ps(MPa)
|
强度试验
|
1.5
|
2.4
|
3.75
|
密封试验
|
1.1
|
1.76
|
2.75
|
气密封试验
|
0.6
|
0.6
|
0.6
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
适用温度
|
-40℃~600℃
|
三、D73H金属硬密封蝶阀 主要零件的材质:
零件名称
|
材料
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
填料
|
柔性石墨
|
四、安来牌D73H-10P系列对夹式弹性硬密封蝶阀:
公称通径
|
结构长度
(标准值)
|
外形尺寸
(参考值)
|
法兰尺寸和螺栓孔尺寸(标准值)
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
毫米
|
英寸
|
L
|
L2
|
H
|
H1
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
50
|
2
|
43
|
265
|
330
|
250
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
65
|
2 1/2
|
46
|
265
|
362
|
267
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
80
|
3
|
49
|
320
|
375
|
275
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
100
|
4
|
56
|
320
|
410
|
295
|
180
|
8-18
|
45°
|
180
|
8-18
|
45°
|
190
|
8-22
|
45°
|
125
|
5
|
64
|
340
|
425
|
305
|
210
|
8-18
|
45°
|
210
|
8-18
|
45°
|
220
|
8-26
|
45°
|
150
|
6
|
70
|
390
|
465
|
320
|
240
|
8-22
|
45°
|
240
|
8-22
|
45°
|
250
|
8-26
|
45°
|
五、安来牌Dt43H/F-10、16、25C.P.R.V系列法兰式弹性硬密封、聚四氟密封蝶阀:
公称通径
|
结构长度
(标准值)
|
外形尺寸
(参考值)
|
法兰尺寸和螺栓孔尺寸(标准值)
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
毫米
|
英寸
|
L
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
50
|
2
|
43
|
265
|
325
|
240
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
65
|
2 1/2
|
46
|
265
|
340
|
250
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
8-18
|
80
|
3
|
49
|
320
|
355
|
255
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
100
|
4
|
56
|
320
|
400
|
275
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
235
|
190
|
156
|
8-22
|
125
|
5
|
64
|
340
|
435
|
300
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
270
|
220
|
184
|
8-26
|
150
|
6
|
70
|
390
|
455
|
310
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
300
|
250
|
211
|
8-26
|
注:Dt-代表弹性密封结构
蝶阀订货说明:
1、①对夹式硬密封蝶阀产品名称与型号②对夹式硬密封蝶阀公称直径③对夹式硬密封蝶阀阀体材质④对夹式硬密封蝶阀公称压力⑤对夹式硬密封蝶阀使用介质⑥连接方式⑦使用温度⑧额定流量系数⑨是否带附件以便我们为您正确选型。若已经由设计单位选定【安来石化】,便可向我销售部订购."中华品质,安来共享”
