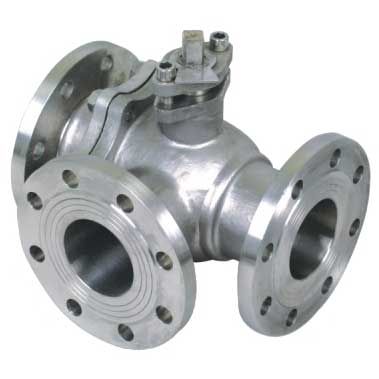

一、不锈钢三通球阀产品结构及其特性说明
SFAQ、SFGQ系列三通球阀采用四面阀座、一体化结构。适用
于液体、气体、粉体等介质的汇合、分流及分配。其操作省力，维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。其特点是：
1.阀门按流通形式分为“L型”（3位2通）、“T型”（3位2通）两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能；“T型”可实现对介质的分流或混流，如‘图B’的四种切换功能。可按工况要求选择其中一种。
2.阀座采用PTFE材料，阀门的启团力小，开关轻便。
3.阀门采用三体结构，拆装方便，便于现场维修、更换、其流道通畅，流体阻力小。
4.具有防静电结构，下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。
Q44 三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
二、不锈钢三通球阀性能及设计规范：
1、压力等级：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅级
2、公称通径：DN15-200；1/2”-8”
3、适用温度：-29-150℃
4、适用介质：碳钢：适用水 蒸气 油品等介质
5、连结方式：法兰连结按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准；
焊接端按：GB12224及ANSI B 16.25；螺纹连结按：GB7306及NPT
三、不锈钢三通球阀压力测试：验收标准按JB/T9092及API 598
|
不锈钢三通球阀性能规范
|
|
型号
|
公称
压力
|
试验压力MPa
|
适用介质
|
工作
温度
|
|
强度(水)
MPa
|
密封（水）
空气（MPa）
|
低压密封
(MPa)
|
| Q45F-16P（R） |
1.6
|
2.4
|
1.8
|
0.6
|
NITRCACID
|
≤150
|
|
硝酸类
|
| Q45F-25P（R） |
2.5
|
3.8
|
2.8
|
0.6
|
NITRCACID
|
≤150
|
|
硝酸类
|
| Q45F-40P（R） |
4.0
|
6.0
|
4.4
|
0.6
|
NITRCACID
|
≤150
|
|
硝酸类
|
|
| 不锈钢三通球阀 主要零件材料 |
|
零件名称
|
材料
|
|
Q45F-16C
-25p
-40R
|
Q45F-16C
-25P
-40R
|
|
阀体
|
铬镍钛钢
|
铬镍钼钛钢
|
|
球体
|
|
阀杆
|
|
密封圈
|
聚四乙烯
|
|
扳手
|
铸钢
|
|
|
备注:三通球阀一般采用两阀座结构,如流向图A所示两种工况。选用两面阀座L型结构(即Q44型)。流向B中①和④两种工况亦可选用两阀座T型结构(即Q45型)。流向图B②和③两种工况必须选用四阀认T型结构(即Q45型)。其余工况也可以先用四阀座结构,但在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《阀门的型号编制方法》填寰相应的要求代号。
不锈钢三通球阀 主要外形尺寸和连接尺寸(MM)
|
|
型号
|
公称通径DN
|
尺寸（MM）
|
|
L
|
D
|
D1
|
H
|
z-ød
|
|
Q44F-16C/P
Q45F-16R/L
|
15
|
140
|
95
|
65
|
103
|
14-4
|
|
20
|
160
|
105
|
75
|
112
|
14-4
|
|
25
|
180
|
115
|
85
|
123
|
14-4
|
|
32
|
200
|
135
|
100
|
144
|
18-4
|
|
40
|
220
|
145
|
110
|
152
|
18-4
|
|
50
|
240
|
160
|
125
|
182
|
18-4
|
|
65
|
260
|
180
|
145
|
193
|
18-4
|
|
80
|
280
|
195
|
160
|
217
|
18-8
|
|
100
|
320
|
215
|
180
|
245
|
18-8
|
|
125
|
360
|
245
|
210
|
282
|
18-8
|
|
150
|
440
|
280
|
240
|
319
|
23-8
|
|
Q44F-25C/P
Q45F-25R/L
|
15
|
115
|
95
|
65
|
|
14-4
|
|
20
|
145
|
105
|
75
|
|
14-4
|
|
25
|
160
|
115
|
85
|
|
14-4
|
|
32
|
200
|
135
|
100
|
|
18-4
|
|
40
|
220
|
145
|
110
|
|
18-4
|
|
50
|
240
|
160
|
125
|
|
18-4
|
|
65
|
260
|
180
|
145
|
|
18-8
|
|
80
|
280
|
195
|
160
|
|
18-8
|
|
100
|
320
|
230
|
190
|
|
23-8
|
|
125
|
360
|
270
|
220
|
|
25-8
|
|
150
|
440
|
300
|
250
|
|
25-8
|
|
安来石化订货须知
一、1.不锈钢三通球阀产品型号与名称 2.不锈钢三通球阀公称通径DN(mm) 3.不锈钢三通球阀公称压力 4.不锈钢三通球阀连接法兰标准
5.阀体材质 6.介质种类和温度范围 7.额定流量系数
8.其它特殊要求
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我公司【安来石化】销售部订购.
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的【安来石化】专家为您审核把关。
