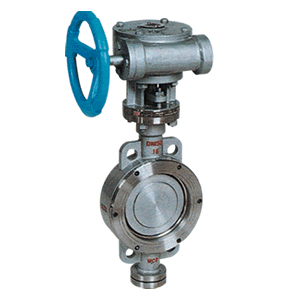

一、对夹式蜗轮硬密封蝶阀产品概述
| 我公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。 |
二、对夹式蜗轮硬密封蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、对夹式蜗轮硬密封蝶阀主要技术参数
|
公称通经DN（mm)
|
50～2000
|
|
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
适用温度
|
|
|
适用介质
|
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
|
四、对夹式蜗轮硬密封蝶阀主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
WCB、合金钢、不锈钢、QT450-10
|
|
蝶板
|
WCB、合金钢、不锈钢、QT450-10
|
|
阀轴
|
2Cr13不锈钢、合金钢
|
|
密封圈
|
不锈钢圈
|
|
填料
|
柔性石墨
|
五、对夹式蜗轮硬密封蝶阀采用标准
|
制造标准
|
JB/T 8527-97
|
|
法兰标准
|
GB9113-2000
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
安来制造Dt3/6/973H-6/10C.P.R.V系列对夹式弹性金属硬密封蝶阀：
|
公称通径
|
结构长度（标准值）
|
外形尺寸（参考值 ）
|
连接尺寸（标准值）
|
|
H
|
Dt373H
|
Dt673H
|
Dt973H
|
PN0.6MPa
|
PN1.0MPa
|
|
毫米
|
英寸
|
L
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
350
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
110
|
4-14
|
125
|
4-18
|
|
65
|
2 1/2
|
46
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
130
|
4-14
|
145
|
4-18
|
|
80
|
3
|
49
|
120
|
380
|
180
|
200
|
645
|
245
|
72
|
565
|
250
|
255
|
150
|
4-18
|
160
|
8-18
|
|
100
|
4
|
56
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
170
|
4-18
|
180
|
8-18
|
|
125
|
5
|
64
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250
|
255
|
200
|
8-18
|
210
|
8-18
|
|
150
|
6
|
70
|
175
|
555
|
270
|
280
|
800
|
355
|
92
|
705
|
300
|
315
|
225
|
8-18
|
240
|
8-22
|
|
200
|
8
|
71
|
208
|
605
|
270
|
280
|
850
|
250
|
170
|
775
|
300
|
315
|
280
|
8-18
|
295
|
8-22
|
|
250
|
10
|
76
|
243
|
680
|
270
|
280
|
925
|
250
|
170
|
945
|
300
|
315
|
335
|
12-18
|
350
|
12-22
|
|
300
|
12
|
83
|
283
|
800
|
380
|
420
|
1035
|
450
|
220
|
1070
|
300
|
315
|
395
|
12-22
|
400
|
12-22
|
|
350
|
14
|
92
|
310
|
835
|
380
|
420
|
1070
|
450
|
220
|
1140
|
300
|
315
|
445
|
12-22
|
460
|
16-22
|
|
400
|
6
|
102
|
340
|
915
|
450
|
470
|
1190
|
450
|
220
|
1210
|
300
|
315
|
495
|
16-22
|
515
|
16-26
|
|
450
|
8
|
114
|
380
|
960
|
480
|
490
|
1250
|
650
|
280
|
1335
|
575
|
714
|
550
|
16-22
|
565
|
20-26
|
|
500
|
20
|
127
|
410
|
1020
|
480
|
490
|
1290
|
650
|
280
|
1415
|
575
|
714
|
600
|
20-22
|
620
|
20-26
|
|
600
|
24
|
154
|
470
|
1225
|
480
|
490
|
1455
|
850
|
380
|
1605
|
656
|
810
|
705
|
20-26
|
725
|
20-30
|
|
700
|
28
|
165
|
550
|
1355
|
640
|
660
|
1585
|
850
|
380
|
1844
|
656
|
810
|
810
|
24-26
|
840
|
24-30
|
|
800
|
32
|
190
|
640
|
1470
|
640
|
660
|
1700
|
1250
|
380
|
2040
|
656
|
810
|
920
|
24-30
|
950
|
24-33
|
|
900
|
36
|
203
|
710
|
1545
|
750
|
860
|
1965
|
1250
|
380
|
2255
|
785
|
863
|
1020
|
24-30
|
1050
|
28-33
|
|
1000
|
40
|
216
|
770
|
1795
|
850
|
900
|
2015
|
1250
|
380
|
2380
|
785
|
863
|
1120
|
28-30
|
1160
|
28-36
|
|
1200
|
48
|
254
|
890
|
1965
|
850
|
900
|
2250
|
1250
|
380
|
2640
|
785
|
863
|
1340
|
32-33
|
1380
|
32-39
|
三、安来制造 Dt3/6/973H-6/10C.P.R.V系列对夹式弹性金属硬密封蝶阀：
|
公称通径
|
结构长度（标准值）
|
外形尺寸（参考值 ）
|
连接尺寸（标准值）
|
|
H
|
Dt373H
|
Dt673H
|
D973H
|
PN0.6MPa
|
PN1.0MPa
|
|
毫米
|
英寸
|
L
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
350
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
125
|
4-14
|
125
|
4-18
|
|
65
|
2 1/2
|
46
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
145
|
4-14
|
145
|
8-18
|
|
80
|
3
|
49
|
120
|
380
|
180
|
200
|
645
|
245
|
72
|
565
|
250
|
255
|
160
|
8-18
|
160
|
8-18
|
|
100
|
4
|
56
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
180
|
8-18
|
190
|
8-22
|
|
125
|
5
|
64
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250
|
255
|
210
|
8-18
|
220
|
8-26
|
|
150
|
6
|
70
|
175
|
555
|
270
|
280
|
800
|
355
|
92
|
705
|
300
|
315
|
240
|
8-22
|
250
|
8-26
|
|
200
|
8
|
71
|
208
|
605
|
270
|
280
|
850
|
250
|
170
|
300
|
315
|
295
|
12-22
|
310
|
12-26
|
|
250
|
10
|
76
|
243
|
680
|
270
|
280
|
925
|
250
|
170
|
945
|
300
|
315
|
355
|
12-26
|
370
|
12-30
|
|
300
|
12
|
83
|
283
|
825
|
380
|
420
|
1035
|
450
|
220
|
1070
|
300
|
315
|
410
|
12-26
|
430
|
16-30
|
|
350
|
14
|
92
|
310
|
900
|
380
|
420
|
1070
|
450
|
220
|
1140
|
300
|
315
|
470
|
16-26
|
490
|
16-33
|
|
400
|
6
|
102
|
340
|
980
|
450
|
470
|
1190
|
450
|
220
|
1210
|
300
|
315
|
525
|
16-30
|
550
|
16-36
|
|
450
|
8
|
114
|
380
|
1030
|
480
|
490
|
1250
|
650
|
280
|
1335
|
575
|
714
|
585
|
20-30
|
600
|
20-36
|
|
500
|
20
|
127
|
410
|
1105
|
480
|
490
|
1290
|
650
|
280
|
1415
|
575
|
714
|
650
|
20-33
|
660
|
20-36
|
|
600
|
24
|
154
|
470
|
1310
|
480
|
490
|
1455
|
850
|
380
|
1605
|
656
|
810
|
770
|
20-36
|
770
|
20-39
|
|
700
|
28
|
165
|
550
|
1435
|
640
|
660
|
1585
|
850
|
380
|
1844
|
656
|
810
|
840
|
24-26
|
875
|
24-42
|
|
800
|
32
|
190
|
640
|
1605
|
640
|
660
|
1700
|
1250
|
380
|
2040
|
656
|
810
|
950
|
24-39
|
990
|
24-48
|
|
900
|
36
|
203
|
710
|
1745
|
750
|
860
|
1865
|
1250
|
380
|
2255
|
785
|
863
|
1050
|
28-39
|
1090
|
28-48
|
|
1000
|
40
|
216
|
770
|
1885
|
850
|
900
|
2015
|
1250
|
380
|
2380
|
785
|
863
|
1170
|
28-42
|
1210
|
28-56
|
|
1200
|
48
|
254
|
890
|
2105
|
850
|
900
|
2250
|
1250
|
380
|
2640
|
785
|
863
|
1390
|
32-48
|
1420
|
32-56
|
注：Dt-代表弹性密封结构
蝶阀订货说明：
1、①蜗轮对夹式硬密封蝶阀产品名称与型号②蜗轮对夹式硬密封蝶阀公称直径③蜗轮对夹式硬密封蝶阀阀体材质④蜗轮对夹式硬密封蝶阀公称压力⑤蜗轮对夹式硬密封蝶阀使用介质⑥连接方式⑦使用温度⑧额定流量系数⑨是否带附件以便我们为您正确选型。若已经由设计单位选定【安来石化】，便可向我销售部订购,"中华品质，安来共享”
