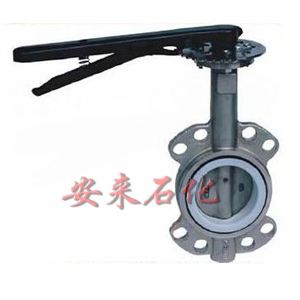

D71F46四氟不锈钢对夹蝶阀

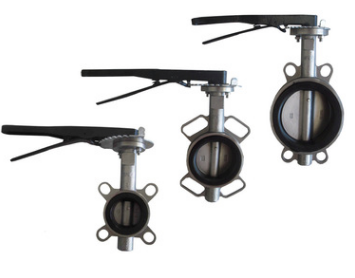

四氟不锈钢对夹蝶阀
设计新颖、合理、结构独特，重量轻，启闭迅速。
操力矩小，操作方便，省力灵巧。
可以任何位置安装，维修方便。
密封件可以更换，密封性能可靠达到双向密封零泄漏。
密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
|
材料品种
|
氯丁橡胶
|
丁晴橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
天然橡胶
|
尼龙
|
|
英语简称
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型号代号
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐最低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
适用工作温度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
|
公称通径
|
DN(mm)
|
50～2000
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
|
零件名称
|
材料
|
|
阀体
|
球墨铸铁、铸钢、合金钢、不锈钢
|
|
蝶板
|
铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨O
|
|
D71
|
X
|
-
|
6
|
Z Q C P R系列连接尺寸
|
|
10
|
|
J
|
16
|
|
公称通径
|
结构长度(标准值)
|
外形尺寸(参考值)
|
连接尺寸(标准值)
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D0
|
n-d
|
D0
|
n-d
|
D0
|
n-d
|
|
50
|
2
|
43
|
63
|
235
|
270
|
65
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
21/2
|
46
|
70
|
250
|
270
|
65
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
3
|
46
|
83
|
275
|
270
|
65
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
4
|
52
|
105
|
316
|
270
|
65
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
5
|
56
|
115
|
340
|
310
|
65
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
6
|
56
|
137
|
376
|
310
|
65
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
D371
|
X
|
-
|
6
|
Z Q C P R系列连接尺寸
|
|
10
|
|
J
|
16
|
|
公称通径
|
结构长度(标准值)
|
外形尺寸(参考值)
|
连接尺寸(标准值)
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D0
|
n-d
|
D0
|
n-d
|
D0
|
n-d
|
|
50
|
2
|
43
|
63
|
306
|
180
|
200
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
21/2
|
46
|
70
|
321
|
180
|
200
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
3
|
46
|
83
|
346
|
180
|
200
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
4
|
52
|
105
|
387
|
180
|
200
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
5
|
56
|
115
|
411
|
180
|
200
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
6
|
56
|
137
|
447
|
270
|
280
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
8
|
60
|
164
|
572
|
270
|
280
|
280
|
8-18
|
295
|
8-22
|
295
|
12-22
|
|
250
|
10
|
68
|
206
|
646
|
270
|
280
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
12
|
78
|
230
|
738
|
380
|
420
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
|
350
|
14
|
78
|
248
|
761
|
380
|
420
|
445
|
12-22
|
460
|
16-22
|
470
|
16-26
|
|
400
|
16
|
102
|
289
|
877
|
450
|
470
|
495
|
16-22
|
515
|
16-26
|
525
|
16-30
|
|
450
|
18
|
114
|
320
|
938
|
480
|
490
|
550
|
16-22
|
565
|
20-26
|
585
|
20-30
|
|
500
|
20
|
127
|
343
|
993
|
480
|
490
|
600
|
20-22
|
620
|
20-26
|
650
|
20-33
|
|
600
|
24
|
154
|
413
|
1131
|
480
|
490
|
705
|
20-26
|
725
|
20-30
|
770
|
20-36
|
|
700
|
28
|
165
|
478
|
1476
|
640
|
660
|
810
|
24-26
|
840
|
24-30
|
840
|
24-36
|
|
800
|
32
|
190
|
525
|
1533
|
640
|
660
|
920
|
24-30
|
950
|
24-33
|
950
|
24-39
|
|
900
|
36
|
203
|
585
|
1655
|
750
|
860
|
1020
|
24-30
|
1050
|
28-33
|
1050
|
28-39
|
|
1000
|
40
|
216
|
640
|
1765
|
850
|
900
|
1120
|
28-30
|
1160
|
28-36
|
1170
|
28-42
|
|
1200
|
48
|
254
|
755
|
1995
|
850
|
900
|
1340
|
32-33
|
1380
|
32-39
|
1390
|
32-48
|
|
1400
|
56
|
279
|
910
|
2310
|
1000
|
925
|
1560
|
36-36
|
1590
|
36-42
|
1590
|
36-48
|
|
1600
|
64
|
318
|
1030
|
2595
|
1000
|
925
|
1760
|
40-36
|
1820
|
40-48
|
1820
|
40-56
|
|
1800
|
72
|
356
|
1140
|
2810
|
1100
|
980
|
1970
|
44-39
|
2020
|
44-48
|
2020
|
4-56
|
|
2000
|
80
|
406
|
1250
|
3100
|
1100
|
980
|
2180
|
48-42
|
2230
|
48-48
|
2230
|
48-62
|
