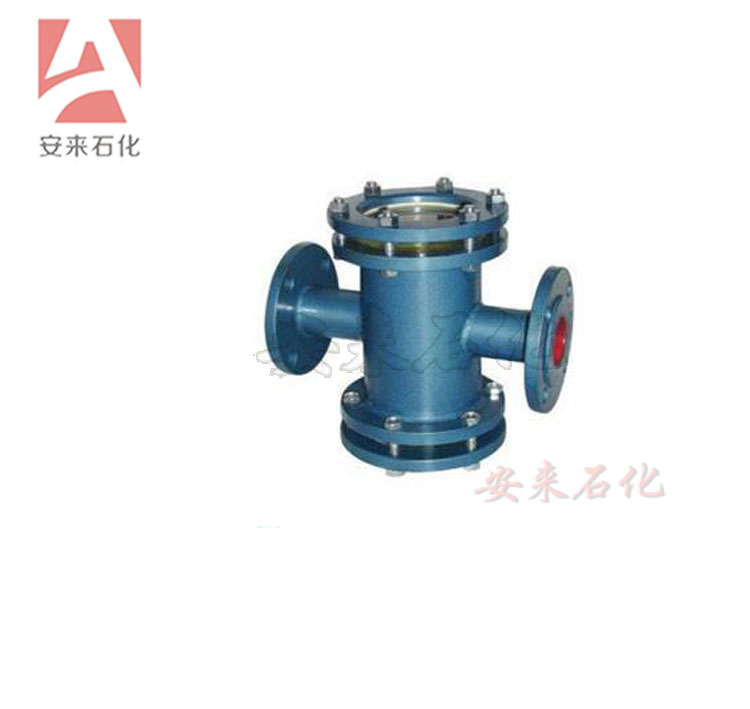

直通视镜概述：
直通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。直通视镜产品特点：直通视镜用于排液或糟前的固流，冷却水等液体管路上以观察液体流动情况。阀体材料：有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围：有2.5、6公斤/厘米2两种。工作温度：金属≤200℃，塑料≤80℃，允许急变温度80℃ 公称直径：DN15~DN150厘米。
直通视镜结构:
该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。本类阀门在管道中一般应当水平安装。
直通视镜主要技术参数：
体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质：钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质：NBR、PTFE。
工作压力0.6MPa-1.6MPa
直通视镜工作温度：
钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃
硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃
石英玻璃的最高允许温度为800℃，温度的急剧变化范围为550℃至20℃
直通视镜,不锈钢视镜尺寸结构图：
直通视镜主要外形连接尺寸（0.6MPa）：
|
Pg=6公斤/厘米2
|
|
公称直径Dg
|
外形尺寸
|
玻璃板
|
型号
|
|
H
|
L
|
直径
|
厚度
|
|
25X32
|
260
|
234
|
95
|
15
|
HGS 07-106-01-1~7
|
|
40X50
|
320
|
278
|
140
|
20
|
HGS 07-106-02-1~7
|
|
50X60
|
320
|
278
|
140
|
20
|
HGS 07-106-03-1~7
|
|
65X80
|
360
|
308
|
165
|
20
|
HGS 07-106-04-1~7
|
|
80X100
|
360
|
308
|
165
|
20
|
HGS 07-106-05-1~7
|
直通视镜主要外形连接尺寸（2.5MPa）：
|
Pg=2.5公斤/厘米2
|
|
公称直径Dg
|
外形尺寸
|
玻璃板
|
型号
|
|
H
|
L
|
直径
|
厚度
|
|
25X32
|
260
|
226
|
95
|
15
|
HGS 07-105-01-1~7
|
|
40X50
|
320
|
266
|
140
|
20
|
HGS 07-105-02-1~7
|
|
50X60
|
320
|
266
|
140
|
20
|
HGS 07-105-03-1~7
|
|
65X80
|
360
|
300
|
165
|
20
|
HGS 07-105-04-1~7
|
|
80X100
|
360
|
300
|
165
|
20
|
HGS 07-105-05-1~7
|
