可调双金属片疏水阀详细资料：
TB3F、TB5F、TB6F、TB11F可调双金属片温度调整型蒸汽疏水阀用途：
可调双金属片温度调整型蒸汽疏水阀用于蒸汽主管、分汽缸、蒸汽伴热管线、散热器、低温加热槽、夹屑锅等。

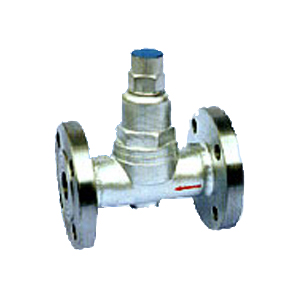

TB3F、TB5F、TB6F、TB11F可调双金属片温度调整型蒸汽疏水阀
可调双金属片温度调整型蒸汽疏水阀主要外型及连接尺寸
Main External And Connecting Dinensions ：
TB3F、TB5F、TB6F、TB11F、CS47H型可调双金属片温度调整型蒸汽疏水阀特点及性能：
1、新型SCCV关闭系统设计，关闭可靠，寿命长久。
2、排放温度可调整，有效地利用高温凝结水中的显热，节能效果显著。
3、排放温度在管网运行时就可进行，并可任意角度安装。
4、阀前始终存有高温凝结水，形成可靠的水封，无蒸汽泄漏。
5、抗水击，排空气性能优良。
6、动作时无噪音，有利于保护环境。
7、通汽初始，阀门全部开启，低温冷凝水和空气迅速排除，大大缩短设备启动时间。
8、内部零件全部用不锈钢制造，抗腐蚀、汽蚀。
可调双金属片疏水阀产品介绍：
TB型双金属片蒸汽疏水阀适用于散热器、换热器、夹套锅、加热盘管、烘干机、消毒器、层压机等。
结构特点：1、排放温度可在闲调解，安装姿势自由，内件全不锈钢。
2、利用高温凝结水行程水封式，有效减少蒸汽泄漏。
3、动作灵敏，抗水击，无噪音，排空性能优良。
4、结构简单，容易维修保养，适用高温蒸汽管线。
可调双金属片疏水阀主要零件材料和性能参数
|
壳体压力等级
|
1.6、2.5mpa
|
最大工作压差
|
2.5mpa
|
允许背压率
|
≥75%
|
|
负荷泄露率
|
0%
|
适用过热蒸汽
|
优秀
|
节能效果
|
优秀
|
|
使用介质
|
蒸汽、凝结水
|
排放方式
|
连续方式
|
抗水击
|
优秀
Outstanding
|
可调双金属片疏水阀技术参数表，
|
产品型号
|
公称通径 DN
|
连接方式
|
使用压力 MPa
|
（℃）
最高允许温度
|
（℃）
调整温度范围
|
外型尺寸
|
参考重量（kg）
|
|
L
|
H1
|
H2
|
W
|
|
TB6
|
15~20
25
|
螺纹
|
0.01~1.6
|
220
|
50~180
|
90
95
|
108
|
25
|
63
|
1.8
|
|
TB6F
|
15~20
25
32~50
|
法兰
|
0.01~1.6
|
220
|
50~180
|
150
160
230
|
108
|
25
|
63
|
3.2
3.9
5.6
|
|
TB6W
|
15~20
25
|
承插焊
|
0.01~1.6
|
220
|
50~180
|
90
95
|
108
|
25
|
63
|
1.8
|
|
TB11
|
15~20
25
|
螺纹
|
0.01~1.6
|
220
|
50~190
|
90
95
|
108
|
25
|
63
|
1.8
|
|
TB11F
|
15~20
25
32~50
|
法兰
|
0.01~1.6
|
220
|
50~190
|
150
160
230
|
108
|
25
|
63
|
3.2
3.9
5.6
|
|
TB11W
|
15~20
25
|
承插焊
|
0.01~1.6
|
220
|
50~190
|
90
95
|
108
|
25
|
63
|
1.8
|
|
TB3
|
15~20
25
|
螺纹
|
0.01~1.6
|
350
|
50~190
|
80
85
|
90
|
23
|
56
|
1.5
|
|
TB3F
|
15~20
25
|
法兰
|
0.01~1.6
|
350
|
50~190
|
150
160
|
90
|
23
|
56
|
3.3
4.2
|
|
TB3W
|
15~20
25
|
承插焊
|
0.01~1.6
|
350
|
50~190
|
80
85
|
90
|
23
|
56
|
1.5
|
|
TB5
|
15~20
25
|
螺纹
|
0.01~2.1
|
350
|
50~200
|
80
85
|
90
|
23
|
56
|
1.5
|
|
TB5F
|
15~20
25
|
法兰
|
0.01~2.1
|
350
|
50~200
|
150
160
|
90
|
23
|
56
|
3.3
4.2
|
|
TB5W
|
15~20
25
|
承插焊
|
0.01~2.1
|
350
|
50~200
|
80
85
|
90
|
23
|
56
|
1.5
|
