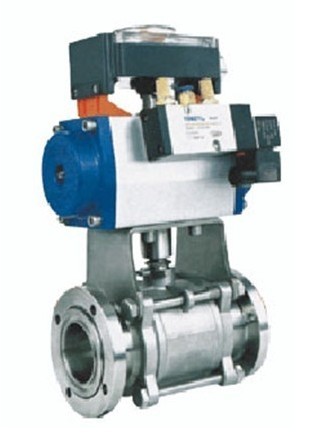

气动真空球阀概述:
气动真空球阀用途和使用范围:GUQ系列气动真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的气动阀门,气动真空球阀广泛适用各类气体,液体等正/负压力管道系统,符合GMP标准。
『气动真空球阀』专业生产厂家,由安来石化自主研发生产的【球阀】质量可靠、价格合理、售后服务完善。『气动真空球阀』气动真空球阀用途和使用范围:GUQ系列气动真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的气动阀门,气动真空球阀广泛适用各类气体,液体等正/负压力管道系统,符合GMP标准。
【一】 气动真空球阀主要性能:
(1)、漏率:1.3×10-9Pa.M3/S
(2)、压力范围:5×10-7Pa~0.6Mpa
(3)、工作温度:-30℃~+232℃
(4)、气源压力:0.4~0.6 Mpa
(5)、工作介质:水、蒸气、酸、碱
(6)、安装位置:任意
(7)、寿命:≥20000次
(8)、原理:采用气动执行器驱动阀杆转90°达到开关目的。
【二】气动真空球阀主要零件材料:①阀体:304、316L; ②球体:316L;③密封件:增强聚四氟乙烯
【三】气动真空球阀特点:
(1)、密封结构设计独特漏率可达到<1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状;
(2)、开关扭矩小,配置气动执行器小,工作稳定,可靠;
(3)、结构紧凑,重量轻,外形简洁、美观;
(4)、该阀既能适用高真空又能适用一定的正压力下使用由于球阀全通导又能达到超高真空要求,所以气动真空球阀也能适用于加速器真空系统。
【四】气动真空球阀快卸法兰连接尺寸 (标准:GB4982)
型 号
|
DN
|
A
|
B
|
L
|
H
|
GUQ-16R
|
16
|
30
|
12.2
|
75
|
100
|
GUQ-20R
|
20
|
40
|
26.2
|
90
|
110
|
GUQ-25R
|
25
|
40
|
26.2
|
100
|
125
|
GUQ-32R
|
32
|
55
|
34.2
|
110
|
155
|
GUQ-40R
|
40
|
55
|
41.2
|
120
|
170
|
【五】气动真空球阀卫生级法兰连接尺寸 (标准:ISO-2852)
型 号
|
DN
|
A
|
B
|
L
|
H
|
GUQ-16R
|
16
|
34
|
27.5
|
75
|
100
|
GUQ-20R
|
20
|
50.5
|
43.5
|
90
|
110
|
GUQ-25R
|
25
|
50.5
|
43.5
|
100
|
125
|
GUQ-32R
|
32
|
50.5
|
43.5
|
110
|
155
|
GUQ-40R
|
40
|
50.5
|
43.5
|
120
|
170
|
GUQ-50R
|
50
|
64
|
56.5
|
135
|
210
|
GUQ-65R
|
65
|
77.5
|
70.5
|
150
|
260
|
GUQ-80R
|
80
|
91
|
83.5
|
200
|
320
|
GUQ-100R
|
100
|
119
|
110
|
250
|
400
|
【六】气动真空球阀活套法兰连接尺寸 (标准:GB6070)
型 号
|
DN
|
A
|
B
|
n
|
c
|
L
|
H
|
GUQ-16R
|
16
|
60
|
45
|
4
|
6.6
|
75
|
100
|
GUQ-20R
|
20
|
65
|
50
|
4
|
6.6
|
90
|
110
|
GUQ-25R
|
25
|
70
|
55
|
4
|
6.6
|
100
|
125
|
GUQ-32R
|
32
|
90
|
70
|
4
|
9
|
110
|
155
|
GUQ-40R
|
40
|
100
|
80
|
4
|
9
|
120
|
170
|
GUQ-50R
|
50
|
110
|
90
|
4
|
9
|
135
|
210
|
GUQ-65R
|
65
|
130
|
110
|
4
|
9
|
150
|
260
|
GUQ-80R
|
80
|
145
|
125
|
8
|
9
|
200
|
320
|
GUQ-100R
|
100
|
165
|
145
|
8
|
9
|
250
|
400
|
气动球阀订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.气动真空球阀公称通径、额定流量系数KV,
2.气动真空球阀流体性质(包括公称压力、温度、粘度或酸碱性),3.气动真空球阀阀作用形式(电-关式或电-开式),4.气动真空球阀流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们【安来石化】的专家为您审核把关。“中华品质,安来共享”
