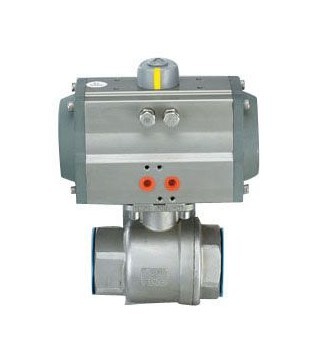

Q911F气动二片式球阀

Q911F气动二片式球阀
产品名称:Q911F气动二片式球阀
产品型号:Q911F
所属系列:
最新报价:0.0000
更新时间:2012-11-04
上一个产品:Q641F气动调节球阀
下一个产品:Q611F不锈钢螺纹气动球阀

Q911F气动二片式球阀产品详细资料

气动二片式球阀概述:

气动两片式球阀分为两段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

气动二片式螺纹球阀及气动对焊式球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

气动二片式螺纹球阀优点:

    1.流体阻力小,全通径的球阀基本没有流阻。

    2.结构简单、体积小、重量轻。

    3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种氟塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

    4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

    5.维护方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

    6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

    7.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。


采用进口合成橡胶密封寿命长是同类产品的5倍以上、经受二十年长期市场考验         安来石化泵阀制造

气动二片式螺纹球阀主要技术参数:



公称通径 DN(mm)

6-100

公称压力 PN(MPa)

1.6

公称压力 PS(MPa)

强度试验

2.4

密封试验

1.8

材料 \ 材料代号

C

P

R

主要零件

阀体

WCB

CF8 304

CF8M 316

球体

WCB

CF8 304

CF8M 316i

阀杆

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯 柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28 ℃ -300 ℃

气动装置

型号

OBD 系列

气源压力

0.4-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GBT/12238

Gb12221

/

GB/T13927

GB13927

气动二片式螺纹球阀主要外形及连接尺寸表:



口径
(mm)

尺 寸(mm)

气动装置型号(仅供参考)

三段式

对焊式

承插焊式

G

L

D

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1~14.3

9.5

OBD50

  10

3/8

65

12.7

65

12.7

18

65

12.7

17.55~17.8

9.5

OBD50

15

1/2

67

15

67

15.8

24

67

15

21.7~21.95

9.5

OBD50

20

3/4

82

20

82

20

28

82

20

27.05~27.3

11.1

OBD50

25

1

91

25

91

25

34

91

25

33.8~34.05

12.7

OBD50

32

11/4

108

32

108

32

41

108

32

42.55~42.8

14.3

OBD65

40

11/2

129

38

129

38

49

129

38

48.65~48.9

15.89

OBD65

50

2

148

50

148

50

62

148

50

61.1~61.35

17.4

OBD80

65

2

186

64

193

64

78

/

/

/

/

OBD80

80

3

206

78

222

78

94

/

/

/

/

OBD100

100

4

240

98

273

98

124

/

/

/

/

OBD130

气动球阀订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.气动二片式球阀公称通径、额定流量系数KV,
2.气动二片式球阀流体性质(包括公称压力、温度、粘度或酸碱性),3.气动二片式球阀阀作用形式(电-关式或电-开式),4.气动二片式球阀流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。

二、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们【安来石化】的专家为您审核把关。“中华品质,安来共享”
