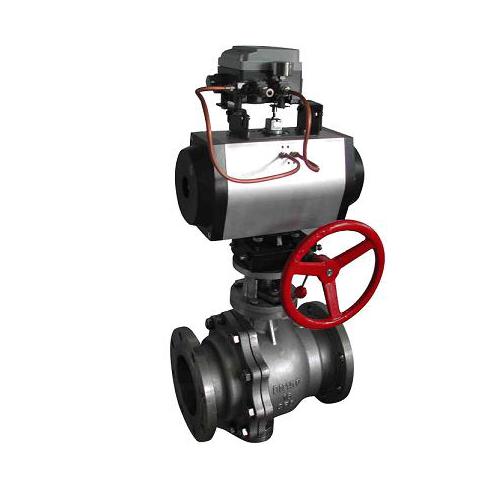

Q641F气动调节球阀

Q641F气动调节球阀
产品名称:Q641F气动调节球阀
产品型号:Q641F
所属系列:
最新报价:0.0000
更新时间:2012-11-04
上一个产品:ZHHR气动O型切断球阀
下一个产品:Q911F气动二片式球阀

Q641F气动调节球阀产品详细资料

气动调节球阀概述:

气动调节球阀是一种转角为0-90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用气缸式执行机构,球阀分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。气动调节球阀主要用于截断或接通管路中的介质,可用于流体的调节与控制,它与其它阀类相比,具有以下一些优点:

(1)流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

(2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。

(3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。

(4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。

(5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。

(6)下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

气动调节球阀】特点:(1)流体阻力小,全通径的球阀基本没有流阻。(2)结构简单、体积小、重量轻。(3)紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

不锈钢气动定位调节球阀的详细资料:



公称通径DN(mm)

DN15~DN400

公称压力

1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

介质温度

-40~+180℃ -40~+350℃

泄漏量

0 符合ANSIB16.104 5级标准

球体转角

90°

阀体材制质

A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

阀座材料

聚四氟乙烯(常温)、特制PPL(高温)

防爆级组

dⅡBT4(d2c4)(可供普通型、防爆型二种规格)

电磁阀电源

220VAC、24VDC

气源压力 MPa

0.4~0.7MPa

固有可调比 R

100:1

气动调节球阀流量特性Kv值:



公称通径
(DN)

不同开度角下的Kv值

10°

20°

30°

40°

50°

60°

70°

80°

90°

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

34

71

133

248

398

620

890

150

20

40

80

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2253

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100

350

110

221

443

885

1750

3541

5311

7967

10950

400

150

303

605

1113

2424

4850

7275

10910

15300

气动调节球阀主要外形尺寸:



公称通径DN(mm)

尺寸(mm)

执行器型号

L

D

D1

D2

b

f

Z-Φd

15

108

95

65

45

14

2

4-14

GTD52/GTE63

20

117

105

75

55

14

4-14

GTD63/GTE83

25

127

115

85

65

14

4-14

GTD63/GTE83

32

140

135

100

78

16

4-18

GTD83/GTE110

40

165

145

110

85

16

3

4-18

GT83/GTE110

50

178

160

125

100

16

4-18

GTD83/GTE110

65

190

180

145

120

18

4-18

GTD110/GTE127

80

203

195

160

135

20

8-18

GTD127/GTE127

100

305

215

180

155

20

8-18

GTD127/GTE160

125

256

245

210

185

22

8-18

GTD160/GTE190

150

394

280

240

210

24

8-23

GTD190/GTE210

200

457

335

295

265

26

12-23

GTD210/AWS20

250

533

405

335

320

30

12-25

AW18/AWS25

气动球阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.气动调节球阀公称通径、额定流量系数KV,
2.气动调节球阀流体性质(包括公称压力、温度、粘度或酸碱性),3.气动调节球阀阀作用形式(电-关式或电-开式),4.气动调节球阀流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。

二、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们【安来石化】的专家为您审核把关。“中华品质,安来共享”
