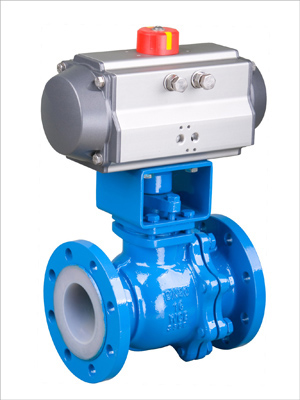

Q941F4电动衬氟球阀

Q941F4电动衬氟球阀
产品名称:Q941F4电动衬氟球阀
产品型号:Q941F4
所属系列:
最新报价:0.0000
更新时间:2012-11-03
上一个产品:Q941F电动调节型球阀
下一个产品:Q941F46电子式衬氟球阀

Q941F4电动衬氟球阀产品详细资料

Q941F4电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蚀性和密封性。电子式衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC/380V电源即可控制运转。耐腐蚀电动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

电动衬氟球阀工作原理:

    球阀只需要用旋转90度的操作和很小的转动力矩就能达到接通或切断管道的介质。但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,密封可靠,结构简单,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维护,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。



电动衬氟球阀优点:

    1.流体阻力小,全通径的球阀基本没有流阻。

    2.结构简单、体积小、重量轻。

    3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种氟塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

    4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

    5.维护方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

    6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

    7.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。



电动衬氟球阀应用
化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。



电动衬氟球阀安装注意事项
(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

Q941F电动衬氟球阀主要技术参数

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

公称压力(MPa)

PN1.0、1.6MPa

泄漏量

软密封:零泄漏

阀体形式

两段式阀体(浮动球体)

两段式阀体(固定球体)

阀芯形式

“O”型球形阀芯

密封填料

-聚-氟-乙-烯(PTFE)

连接形式

法兰

可调范围

DN15-65

DN80-300

250:1

350:1

基本误差

±1%

死区

≤1%

回差

≤1%

适用温度

密封面

PTFE≤180℃

配置执行机构

可配PSQ、HQ、361RS、HR等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

Q941F电动衬氟球阀执行器技术参数

电源电压

AC220/380V,50/60Hz

输出力矩

HR:50N·M~2000N·M;HQ:50N·M~3000N·M

动作范围

0~90° 0~360°

动作时间

15秒/30秒/60秒

保护装置

过热保护

环境温度

-30°~60°

手动操作

同附件带手柄、手轮

限位

电气、机械二重限位

防护等级

相当于IP-65

防爆等级

ExdII BT4;特殊要求可定制ExdII BT6

位置测量

可选装开关或电位计

驱动电机

8W/E

进线接口

PE1/2〞进线线锁

Q941F电动衬氟球阀主要零件材料

零件名称

材料

阀体、阀盖

WCB+F46

304(CF8)+F46

316(CF8M)+F46

316L(CF3M)+F46

球体

2Cr13+氮化处理+46

304+46

316+46

316L+46

阀杆

2Cr13+46

304+46

316+46

316L+46

阀座密封圈

PTFE、碳素纤维+PTFE

密封填料

V型-聚-氟-乙-烯填料

Q941F电动衬氟球阀主要设计标准

设计与制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法兰尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

结构长度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

检验与试验

JB/T 9092、API 598、GB/T13927

电动球阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.电动衬氟球阀公称通径、额定流量系数KV,
2.电动衬氟球阀流体性质(包括公称压力、温度、粘度或酸碱性),3.电动衬氟球阀作用形式(电-关式或电-开式),4.电动衬氟球阀流量特性,
5.电动衬氟球阀阀前、阀后压力,6.阀体、阀芯材料,7.电动衬氟球阀输入信号,8.电动衬氟球阀是否带附件,说明附件型号。以便我们的为您正确选型

二、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们【安来石化】的专家为您审核把关。“中华品质,安来石化共享”
