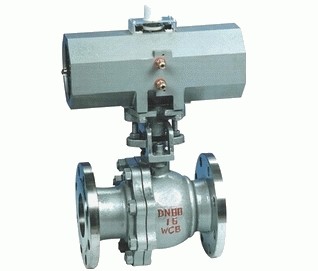

Q941F电动调节球阀产品概述
Q941F电动调节球阀是一种(球体)绕垂直于通道轴旋转90°的阀门,其由回转型角行程电子式电动执行器和O型阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制
产品特点
1.Q941F电动调节球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
Q941F电动调节球阀产品结构
|
产品名称
|
电动球阀
|
作用形式
|
开关型 调节型
|
连接形式
|
法兰式 对夹式 管螺纹式
|
结构形式
|
O型浮动球式
|
O型固定球式
|
阀座密封形式
|
软质密封
|
硬质合金密封
|
软质密封
|
硬质合金密封
|
|
|
|
|
|
|
|
(a).O型浮动球式结构;软质阀座:双斜面弹性(聚四氟乙烯或对莅聚苯)阀座密封圈。
硬质阀座:采用圆柱形弹簧加载的金属(硬质合金钢)硬密封圈阀座。
有效的降低了球与密封圈之间的磨擦系数,减少了操作力矩。当介质压力较小时,密封圈与球体接触面较小,故有较大的密封比压,确保可靠密封,当介质压力较大时,密封圈与球体接触面积也相应增大,故阀座密封圈能承受较大的介质推力而不会损坏,确保可靠密封。
(b)。O型固定球式结构;软质阀座:双斜面弹簧加载(聚四氟乙烯或对莅聚苯)弹性阀座密封圈。
硬质阀座:采用圆柱形弹簧或波形弹簧预载的补尝性可动金属(硬质合金钢)硬密封阀座。
具有密封预紧力设计合理,密封性能可靠,根据压力大小,介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持,球体的位置固定,密封作用是靠弹簧和介质压力推动阀座实现,因而阀座不会承受过大压力,阀座密封不易变形,操作力矩轻,使用寿命长。
Q941F电动调节球阀电动执行器
HL型、3810R型或PSQ型角行程全电子式电动执行机构是O型球阀的驱动装置,采用一体化结构设计,它以AC220V电源电压作动力,直接接受统一标准信号(4-20mA、0-10mA或1-5VDC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90°)运动,改变阀芯的开度,因此一定的输入信号对应一定的位置开度,实现比例动作。二位开关式接受AC220V或AC380V作动力,通过电机正反转实现开关动作,并同时输出阀位指示信号是一种高精度、高性能、高可靠性类产品HL型电动执行器33810R型电动执行器PSQ系列电子式电动执行机构主要零件材料及适用温度、介质
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
主要零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
球体
|
2Cr13、(304)
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
阀座密封
|
增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封
|
填料
|
聚四氟乙烯 、柔性石墨
|
适用工况
|
适用介质
|
蒸汽、水、油品
|
硝酸碱类腐蚀性介质
|
醋酸类腐蚀性介质
|
适用温度
|
聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃
|
|
注:金属硬密封;适用于高温
Q941F电动调节球阀应用规范、耐磨及各种粉尘与固体颗粒介质的工况,具有良好的剪切、自洁功能
设计制造标准
|
法兰尺寸标准
|
结构长度标准
|
检验试验标准
|
GB/T12237-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
API6D
|
ANSI B16.5
|
ANSI B16.10
|
JB/T9092-99
|
JPI7S-48
|
JIS B2212~2214
|
JIS B2002
|
API598
|
|
Q941F电动调节球阀流量特性表
规格DN开度
|
不同开度下KV值
|
10 °
|
20 °
|
30 °
|
40 °
|
50 °
|
60 °
|
70 °
|
8 0 °
|
90 °
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
100
|
9
|
18
|
35
|
71
|
133
|
248
|
398
|
620
|
890
|
150
|
20
|
40
|
8/0
|
160
|
300
|
560
|
900
|
1400
|
2000
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2543
|
3955
|
5650
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
|
Q941F电动调节球阀技术性能参数
公称通径(DN)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
流量系数(KV)
|
|
20
|
38
|
72
|
110
|
170
|
215
|
380
|
550
|
890
|
1400
|
2000
|
3580
|
5650
|
8100
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4
|
工作转角
|
0-90°
|
流量特性
|
二位开关型:全开或全闭式,调节型:近似等百分比
|
泄漏量(Q)
|
软密封:O泄漏符合ANSI B16.104 5级 硬密封:≤10-4×阀的额定容量
|
允许压差
|
≤公称压力
|
电动执
行机构
|
型 号
|
HL系列、3810R系列、PSQ系列、HQ或QB型
|
电源电压
|
AC220V、AC38V、DC24V
|
作用形式
|
开关型/调节型(隔爆型)
|
调节型
|
输入信号
|
0~10mA、4~10mA 、1-5VDC
|
输出信号
|
0~10mA、4~10mA 、1-5VDC
|
基本误差
|
≤±2.5%
|
回 差
|
≤±2.5%
|
死 区
|
≤2%
|
可调节比
|
250:1
|
开关型
|
电源电压
|
AC220V/AC380V/DC24V
|
反馈信号
|
有源触点信号、无源触信号
|

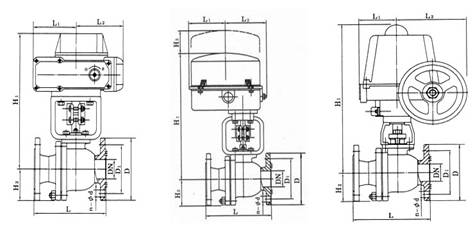

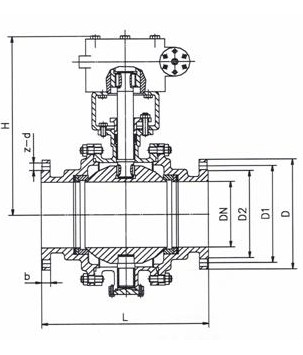

Q941F电动调节球阀外形尺寸
|
|
公称通径
DN(mm)
|
尺 寸(mm)
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
L
|
D
|
D1
|
B
|
Z-фD
|
L
|
D
|
D1
|
B
|
Z-фD
|
L
|
D
|
D1
|
B
|
Z-фD
|
50
|
203
|
160
|
125
|
16
|
4-18
|
216
|
160
|
125
|
20
|
4-18
|
216
|
160
|
125
|
20
|
4-18
|
65
|
222
|
180
|
146
|
18
|
4-18
|
241
|
180
|
145
|
22
|
8-18
|
241
|
180
|
145
|
22
|
8-18
|
80
|
241
|
195
|
160
|
20
|
8-18
|
283
|
195
|
160
|
22
|
8-18
|
283
|
195
|
160
|
22
|
8-18
|
100
|
305
|
215
|
180
|
20
|
8-18
|
305
|
230
|
190
|
24
|
8-23
|
305
|
230
|
190
|
24
|
8-23
|
125
|
356
|
245
|
210
|
22
|
8-18
|
381
|
270
|
220
|
28
|
8-25
|
381
|
270
|
220
|
28
|
8-25
|
150
|
394
|
280
|
240
|
24
|
8-23
|
403
|
300
|
250
|
30
|
8-25
|
403
|
300
|
250
|
30
|
8-25
|
200
|
457
|
335
|
295
|
26
|
12-23
|
502
|
360
|
310
|
34
|
12-25
|
502
|
375
|
320
|
33
|
12-30
|
250
|
533
|
405
|
355
|
30
|
12-25
|
586
|
425
|
370
|
36
|
12-30
|
|
|
|
|
|
300
|
610
|
460
|
410
|
30
|
12-25
|
648
|
485
|
430
|
40
|
16-30
|
|
|
|
|
|
350
|
686
|
520
|
470
|
34
|
16-25
|
762
|
550
|
490
|
44
|
16-34
|
|
|
|
|
|
400
|
762
|
580
|
525
|
36
|
16-30
|
838
|
610
|
550
|
48
|
16-34
|
|
|
|
|
|
450
|
864
|
640
|
585
|
40
|
20-30
|
914
|
660
|
600
|
50
|
20-34
|
|
|
|
|
|
500
|
914
|
705
|
650
|
44
|
20-34
|
991
|
730
|
660
|
52
|
20-41
|
|
|
电动球阀订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.电动O型调节球阀公称通径、额定流量系数KV,
2.电动O型调节球阀流体性质(包括公称压力、温度、粘度或酸碱性),3.电动O型调节球阀作用形式(电-关式或电-开式),4.电动O型调节球阀流量特性,
5.电动O型调节球阀阀前、阀后压力,6.阀体、阀芯材料,7.电动O型调节球阀输入信号,8.电动O型调节球阀是否带附件,说明附件型号。以便我们的为您正确选型
二、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们【安来石化】的专家为您审核把关。“中华品质,安来石化共享”
