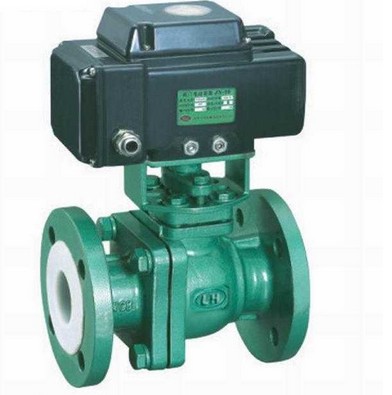

Q941F46电动衬氟O型球阀

Q941F46电动衬氟O型球阀
产品名称:Q941F46电动衬氟O型球阀
产品型号:Q941F46
所属系列:
最新报价:0.0000
更新时间:2012-11-03
上一个产品:Q914F电动内螺纹三通球阀
下一个产品:Q945F、Q944F电动三通球阀

Q941F46电动衬氟O型球阀产品详细资料

Q941F46电动衬氟O型球阀特 点
1.耐腐蚀:阀体内腔及球体均包衬2.5~3㎜厚的F46或F4,能耐酸、碱、耐强腐蚀。
2.采用软密封阀座,密封性能好。
3.体积小,重量轻,结构简单,安装维修方便。
4.流阻小,流通能力大。
5.如配用阀门定位器,可实现比例调节。
6.该阀可配各种型号的电动执行机构,配套成ZDRF-10/16C型电动衬氟塑O型球阀。

电动衬氟O型球阀工作原理:

    球阀只需要用旋转90度的操作和很小的转动力矩就能达到接通或切断管道的介质。但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,密封可靠,结构简单,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维护,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。

球阀优点:

    1.流体阻力小,全通径的球阀基本没有流阻。

    2.结构简单、体积小、重量轻。

    3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种氟塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

    4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

    5.维护方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

    6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

    7.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。



电动衬氟O型球阀分类及特点:

1浮动球球阀:

    阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷,在受到较高压力冲击时,球体可能会发生偏移。这种结构,一般用于中低压球阀。

2固定球球阀:

    球阀的球体侍定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。

3弹性球球阀(即轨道球阀):

    球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。

4V型球阀:

    这种球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中最佳的,流量特性是等百分比的,可调比达100:1。它的V型切口与金属阀座之间具有剪切作用,特别适合含纤维、微小固体颗粒、料浆等介质。

5三通球阀:

    三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

Q941F46电动衬氟O型球阀主要零部件材料及技术参数

型式

直通二片式铸造球阀

公称通径

G3/4、20、25、32、40、50、65、80、100、125、150mm

公称压力

PN1.0、1.6Mpa

连接形式

法兰连接:密封面形式 RF

法兰连接用紧固件

GB6170(六角螺母),GB5782(六角头螺栓)或GB901(等长双头螺柱)

阀体材料

ZG230-450衬F4、CF8、CF8M、CF3衬F46或F4

适用温度

衬F46 -30℃~+120℃  衬F4 -30℃~+150℃

填料箱

WCB衬F4、CF8、CF8M、CF3衬F46或F4

填料密封箱

V形聚四氟乙烯(PTFE),柔性石墨,PTFE

阀芯型式

圆柱形通孔带杆球体

球芯材料

ZG230-150衬F46或F4、CF8、CF8M、CF3衬F46或F4

额定行程

90°

流量特性

快开,配定位器后近似等百分比

Q941F46电动衬氟O型球阀连接尺寸

DN (mm)

NPS (inch)

L

D

D1

D2

f

b

n-фd

W

D0

H

WT(kg)

PN1.0MPa

15

1/2

130

95

65

45

2

14

4-14

120

-

80

2.5

20

3/4

130

105

75

55

2

16

4-14

140

-

90

3

25

1

140

115

85

65

2

16

4-14

160

-

100

4.5

32

11/4

165

135

100

78

2

18

4-18

160

-

110

5.7

40

11/2

165

145

110

85

3

18

4-18

200

-

120

7

50

2

203

160

125

100

3

20

4-18

250

-

135

9.5

65

21/2

222

180

145

120

3

20

4-18

300

-

145

15



电动球阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.电动衬氟O型球阀公称通径、额定流量系数KV,
2.电动衬氟O型球阀流体性质(包括公称压力、温度、粘度或酸碱性), 3.电动衬氟O型球阀作用形式(电-关式或电-开式),4.电动衬氟O型球阀流量特性,
5.电动衬氟O型球阀阀前、阀后压力,6.电动衬氟O型球阀阀体、阀芯材料, 7.电动衬氟O型球阀输入信号,8.电动衬氟O型球阀是否带附件,说明附件型号。以便我们的为您正确选型。

二、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们【安来石化】的专家为您审核把关。“中华品质,安来石化共享”
