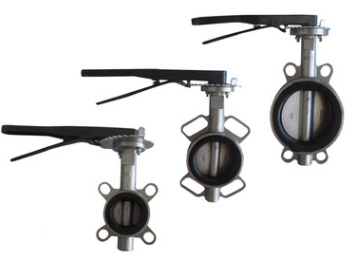

D71J不锈钢对夹衬胶蝶阀产品概述
我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
D71J不锈钢对夹衬胶蝶阀特点
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。
一、产品名称:不锈钢对夹衬胶蝶阀
产品特点:设计与制造:GB12238 结构长度:GB12221(20系列) 法兰连接尺寸:GB4216 D71X半衬衬胶蝶阀
部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、手轮
二、D71J不锈钢对夹衬胶蝶阀用途:
密封圈材料代号
|
适用温度
|
适用介质
|
NR
|
≤85℃
|
水、空气、酸碱类
|
CR
|
≤85℃
|
水、煤气、酸碱类
|
NBR
|
≤100℃
|
水、油品
|
EPDM
|
≤120℃
|
水、蒸汽、一般酸碱类
|
FKM
|
≤150℃
|
水、蒸汽、强酸碱类
|
三、D71J不锈钢对夹衬胶蝶阀材料:
压力等级:PN(MPa) 1.0 1.6
四、D71J不锈钢对夹衬胶蝶阀测试:
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
五、安来牌【D71J不锈钢对夹衬胶蝶阀】主要尺寸参数:
公称通径
DN
|
公称压力
MPa
|
工作压力
MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Φd
mm
|
H1
mm
|
H2
mm
|
S
mm
|
H3
mm
|
质量
Kg/kilos
|
40
|
1.6
1.0
|
1.6
1.0
|
33
|
150
|
110
|
4-18
|
55
|
100
|
235
|
27
|
2
|
50
|
43
|
165
|
125
|
4-18
|
64
|
120
|
235
|
27
|
2.5
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
235
|
27
|
4.5
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
265
|
27
|
5.5
|
100
|
52
|
220
|
180
|
8-18
|
90
|
145
|
265
|
27
|
6.5
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
365
|
32
|
11.5
|
150
|
56
|
285
|
240
|
8-22
|
135
|
175
|
365
|
32
|
13.5
|
