电动对夹式衬胶蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

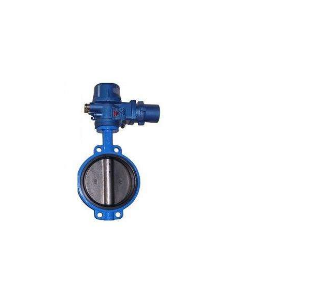

D971J电动对夹式衬胶蝶阀产品介绍:
衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,蝶阀处于全开状态。 本类衬胶蝶阀门在管道中一般应当水平安装。
全衬胶蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动全衬胶蝶阀适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
D971J电动对夹式衬胶蝶阀应用范围:
密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸气、一般酸碱类
FKM ≤150℃ 水、蒸气、强酸碱类
D971J电动对夹式衬胶蝶阀结构特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。
D971J电动对夹式衬胶蝶阀标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
D971J电动对夹式衬胶蝶阀检测试验:
衬里层:电火花检测
试验与检验按GB/T 13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
D971J电动对夹式衬胶蝶阀零件材料与工况:
阀 体:铸铁、球墨铸铁、碳钢、不锈钢
蝶 板:铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料
阀 杆:碳钢镀镍磷、不锈钢
阀座密封圈:天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
蜗轮装置:组合件
电动对夹式衬胶蝶阀主要技术参数
公称通径
|
DN(mm)
|
50~800
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
密封试验
|
0.66
|
1.1
|
1.76
|
气密封试验
|
0.6
|
0.6
|
0.6
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
零件名称
|
材料
|
阀体
|
球墨铸铁、铸钢、合金钢、不锈钢
|
蝶板
|
铸钢、不锈钢及特殊材料
|
密封圈
|
各种橡胶、聚四氟
|
阀杆
|
2Cr13、不锈钢
|
填料
|
O型圈、柔性石墨O
|
电动对夹式衬胶蝶阀密封材料选用和适用温度
材料品种
|
氯丁橡胶
|
丁晴橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
天然橡胶
|
尼龙
|
英语简称
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
型号代号
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
耐最高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
耐最低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
适用工作温度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
安来牌【电动对夹式衬胶蝶阀】连接尺寸
公称通径
(DN)
|
L
|
D1
|
D
|
z-φd
|
H
|
H0
|
A
|
B
|
50
|
43
|
125
|
165
|
4-18
|
63
|
315
|
180
|
65
|
65
|
46
|
145
|
185
|
4-18
|
70
|
330
|
180
|
65
|
80
|
46
|
160
|
200
|
8-18
|
83
|
390
|
245
|
72
|
100
|
52
|
180
|
220
|
8-18
|
105
|
431
|
245
|
72
|
125
|
56
|
210
|
250
|
8-18
|
115
|
455
|
245
|
72
|
150
|
56
|
240
|
285
|
8-22
|
137
|
626
|
355
|
93
|
200
|
60
|
295
|
340
|
8-22
|
164
|
720
|
350
|
93
|
250
|
68
|
350
|
395
|
12-22
|
206
|
800
|
550
|
350
|
300
|
78
|
400
|
445
|
12-22
|
230
|
860
|
600
|
350
|
350
|
78
|
460
|
505
|
16-22
|
248
|
883
|
600
|
350
|
400
|
102
|
515
|
565
|
16-26
|
289
|
972
|
600
|
350
|
450
|
114
|
565
|
615
|
20-26
|
320
|
1043
|
750
|
380
|
500
|
127
|
620
|
670
|
20-26
|
343
|
1098
|
750
|
380
|
600
|
154
|
725
|
780
|
20-30
|
413
|
1236
|
750
|
380
|
700
|
165
|
840
|
895
|
24-30
|
478
|
1431
|
750
|
380
|
800
|
190
|
950
|
1015
|
24-33
|
525
|
1488
|
750
|
380
|
