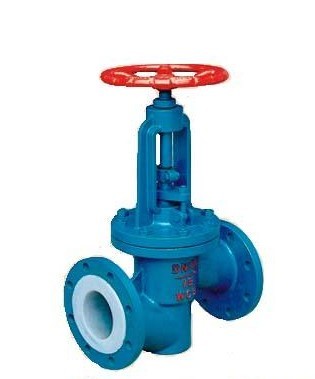

J41F46衬氟截止阀
产品型号:J41J/FS型
产品名称:衬氟截止阀
产品特点:法兰连接手动截止阀,直通式截止阀,连接手动截止阀
二、衬氟截止阀 主要外形和连接尺寸:
公称通径 |
标准值 |
参考值 |
DN
(mm)
|
NPS
(inch)
|
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
W |
D0 |
H |
WT(Kg) |
PN 1.0MPa |
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
235 |
260 |
6.5 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
240 |
265 |
7 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
7.87 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
255 |
285 |
11 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
140 |
285 |
315 |
13 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
160 |
295 |
330 |
15 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
180 |
350 |
395 |
23 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
240 |
395 |
445 |
38 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
240 |
450 |
490 |
42 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
280 |
525 |
555 |
55 |
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
320 |
605 |
645 |
77 |
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
360 |
645 |
765 |
135 |
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
400 |
685 |
805 |
220 |
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
400 |
710 |
814 |
277 |
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
450 |
750 |
855 |
320 |
PN 1.6MPa |
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
240 |
265 |
7 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
245 |
270 |
7.6 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
250 |
270 |
8.2 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
260 |
290 |
12 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
140 |
285 |
320 |
14 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
160 |
300 |
335 |
18 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
180 |
355 |
400 |
26 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
240 |
400 |
450 |
40 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
240 |
455 |
495 |
50 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
280 |
530 |
560 |
65 |
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
320 |
610 |
650 |
85 |
200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
360 |
650 |
770 |
150 |
250 |
10 |
622 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
400 |
690 |
810 |
245 |
300 |
12 |
698 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
400 |
730 |
845 |
295 |
PN 2.5MPa |
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
120 |
240 |
265 |
7.5 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
8 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
140 |
250 |
275 |
9 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
260 |
290 |
13 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
180 |
285 |
320 |
15 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
180 |
300 |
335 |
20 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
240 |
355 |
400 |
28 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
280 |
400 |
450 |
42 |
100 |
4 |
350 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
320 |
455 |
495 |
57 |
125 |
5 |
400 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
320 |
530 |
560 |
71 |
150 |
6 |
480 |
300 |
250 |
218 |
3 |
30 |
8-φ25 |
360 |
610 |
650 |
90 |
三、衬氟截止阀 概况:
一、截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。
二、设计规范
遵循GB 12233、GB 12235、ANSI B16.34标准。
三、驱动方式
手动、齿轮传动、气动(常开或常闭)、电动。
法兰连接截止阀
设计与制造符合中国国家标准
基本结构形式: 直通式
直流式 公称压力PN1.0~2.5(MPa)
公称通径DN15~350(mm)
基本型号(全衬里)
手动
|
J41J J41FS
|
齿轮传动
|
J441J J441FS
|
J45J J45FS
|
J541J J541FS
|
气动
|
J6B41J J6B41FS
|
电动
|
J941J J94FS
|
遵循规范
|
STANDARD
|
设计于制造
|
GB 12233/GB 12235
|
结构长度
|
GB 12221(长-短系列)
|
法兰尺寸
|
JB 78/JB 79(GB,HG,SH)
|
压力试验
|
GB/T 13927
|
标志
|
GB 12220
|
供货
|
GB/T 12252
|
四、 衬氟截止阀 主要零部件材料表:
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈钢
|
超低碳不锈钢
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
1
|
阀体、阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2
|
阀瓣、阀杆
|
35
|
1Cr13
|
1Cr18NI9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
3
|
活节螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
4
|
衬里层/阀座
|
衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)
|
5
|
填料
|
PTFE(F4) PTFE(F4)
|
6
|
填料压盖
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
7
|
阀杆螺母
|
ZCuAl10Fe3 ZCuAl10Fe3
|
8
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni9Ti
|
1Cr17Ni9Ti
|
9
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
10
|
手轮
|
HT200
|
HT200
|
WCC
|
WCC
|
WCC
|
WCC
|
