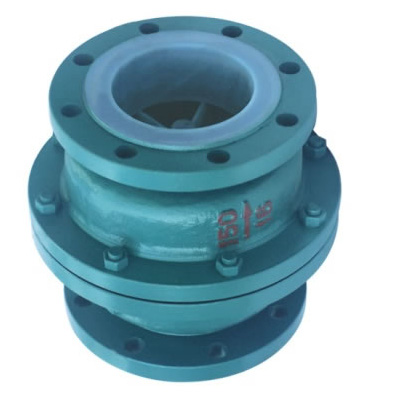

H42F46衬四氟止回阀
一、产品【衬四氟止回阀】的详细资料：
产品型号：H40F46
产品名称：衬氟止回阀
产品特点：安来牌止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质向逆向流动的自动阀门。衬里新型止回阀,衬里止回阀,新型止回阀。
二、衬四氟止回阀 设计规范：
遵循GB/T 13932，GB12235，GB12236，API 6D标准。
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式：升降立式。（新型）
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力：DN0.6~1.0（MPa）
公称通径：DN25~150（mm）
公称型号：H40F3 H40F46
H42F46衬四氟止回阀-设计与制造：GB12235
结构长度：GB12221
法兰连接尺寸：GB4216
H42F46衬四氟止回阀-用途：
本阀专用于控制腐蚀性或强腐蚀性介质，阀体内 腔表面覆有可供选择的各种氟塑料，具有强度高 、耐腐蚀性能好的特点；适用于不同工作温度和 流体管路，防止各类管路或设备上的介质逆流的单向启闭。
适用温度：≤80℃ ≤100℃、≤120℃ ≤150℃(按照衬里材料)
三、衬四氟止回阀 主要零部件材料表：
|
遵循规范
|
DTANDARD
|
|
设计与制造
|
GB商12224
|
|
结构长度
|
Q/DFL-03-99（企业标准）
|
|
法兰尺寸
|
JB78/JB79（GB HG Sh）
|
|
压力试验
|
GB/T 13927
|
|
标志
|
GB 12220
|
|
供货
|
GB/T 12252
|
四、安来牌【衬四氟止回阀】主要连接尺寸及重量：
|
公称通径
|
标准值
|
参考值
|
|
DN（mm）
|
NPS（inch）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
B
|
W（kg）
|
|
PN0.6（MPa）
|
|
25
|
1
|
152
|
100
|
75
|
60
|
2
|
14
|
4-Φ12
|
135
|
6
|
|
40
|
1 1/2
|
178
|
130
|
100
|
80
|
3
|
16
|
4-Φ14
|
170
|
10
|
|
50
|
2
|
178
|
140
|
110
|
90
|
3
|
16
|
4-Φ14
|
190
|
14
|
|
65
|
2 1/2
|
190
|
160
|
130
|
100
|
3
|
16
|
4-Φ14
|
210
|
18
|
|
80
|
3
|
203
|
185
|
150
|
125
|
3
|
18
|
4-Φ18
|
235
|
21
|
|
100
|
4
|
267
|
205
|
170
|
145
|
3
|
18
|
4-Φ18
|
300
|
40
|
|
150
|
6
|
394
|
260
|
225
|
200
|
3
|
20
|
8-Φ18
|
440
|
90
|
|
公称通径
|
标准值
|
参考值
|
|
DN（mm）
|
NPS（inch）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
B
|
W（kg）
|
|
PN1.0（MPa）
|
|
25
|
1
|
152
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
135
|
6.8
|
|
40
|
1 1/2
|
178
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
170
|
11.5
|
|
50
|
2
|
178
|
160
|
125
|
100
|
3
|
20
|
4-Φ8
|
190
|
15
|
|
65
|
2 1/2
|
190
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
210
|
20
|
|
80
|
3
|
203
|
195
|
160
|
135
|
3
|
22
|
4-Φ18
|
235
|
23
|
|
100
|
4
|
267
|
215
|
180
|
155
|
3
|
22
|
8-Φ18
|
300
|
44
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
24
|
8-Φ23
|
440
|
95
|
