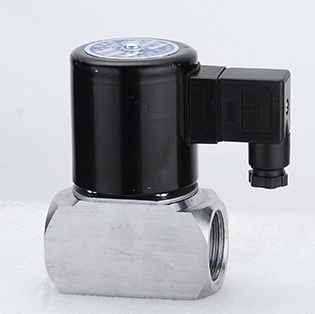

ZCT系列电磁阀是自控系统中常见的开关元件,用于个工业部门管路装中,完成系统中水、气体、蒸汽、油等各种介质的自动控制,实现节能和程序控制自动化。
ф6型是利用电磁力直接工作的常闭型直动式电磁阀;ф10,ф15型是利用电磁力和压力差作用的常闭型先导式电磁阀,通电时,副阀开启。此时主阀芯上部压力减小,并向上运动,达到主阀口开启。断电后,线圈磁场消失,动铁芯复位,副阀关闭(直动式则直接关闭主阀口),主阀芯上腔压力上升,在压力差的作用下,主阀芯复位,电磁阀关闭。
型号规格
|
通径mm
|
连接方式
|
工作压力
|
介质温度
|
电压(V)
|
介质
|
外形尺寸
|
L mm
|
Hmm
|
ZCT-6
|
6
|
G 1/4"
|
0~0.6MPa
|
150℃
|
AC:;220
|
液体、气体、
蒸汽、油(4°E)
|
40
|
60
|
ZCT-6
|
6
|
G 1/2"
|
50
|
82
|
ZCT-10
|
10
|
G 1/2"
|
0.01~1.0MPa
|
70
|
110
|
ZCT-15
|
15
|
G3/4’’
|
80
|
115
|
ZCT-25
|
25
|
G "
|
80
|
115
|
1. 安装时电磁阀线圈朝上,并保持垂直位置,电磁阀上的箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。本型号电磁阀不适用与防爆场所。
2. 电磁阀的工作介质应清洁无颗粒杂质、阀前应安装80-100目/寸的过滤器、电磁阀的主阀芯、动铁芯的定铁芯表面上的污物及过滤器、须定期清洗干净。
3. 电磁阀使用于长期连续工作的系统中,应设旁通装置。
